Область применения изделия - обеспечение безопасности воздушного, автомобильного, водного и железнодорожного транспорта, производственных предприятий, служебных и жилых помещений, обследование почтовой корреспонденции, различных упаковок и грузов, а также физических лиц.
Детектор МО-2М предназначен для обнаружения:
- паров взрывчатых веществ (ВВ) при анализе проб воздуха в реальном времени или после отбора пробоотборным устройством;
- частиц ВВ после их сбора пробоотборными салфетками при обследовании различных объектов в полевых условиях

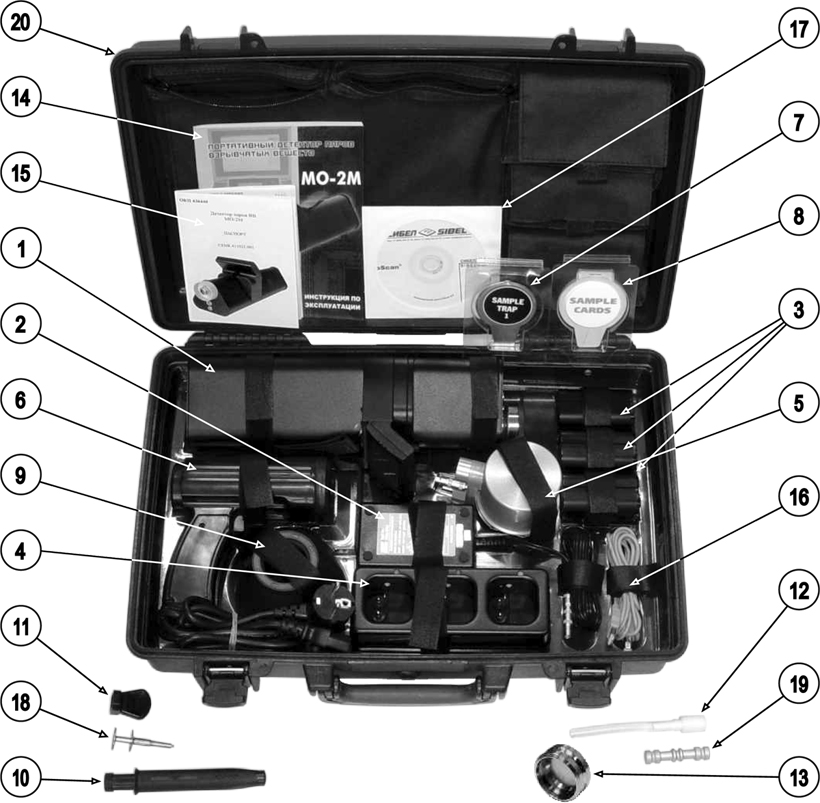

Состав комплекта
|
1. Ручной блок (детектор MO-2M) |
Детектирование ВВ сопровождается звуковым и световым сигналами тревоги, а также в буквенно-цифровом и графическом (ионограмма) видах на ЖК экране МО-2М и/или на дисплее внешнего компьютера (ПК или КПК).
Портативный детектор паров ВВ МО-2М создан на базе уникальной технологии, в основе которой лежит принцип нелинейной зависимости подвижности ионов от напряженности электрического поля. Эта технология позволила создать компактный и легкий, но при этом весьма чувствительный прибор, способный определять наличие паров взрывчатых веществ в режиме реального времени при их концентрации в воздухе менее (10-13 г/см3 ).
Для работы МО-2М не требуется специального газа-носителя.
После включения детектор МО-2М автоматически настраивается (калибруется) под условия окружающей среды за время не более 10 секунд.
Детектор оснащен системой автокалибровки, обеспечивающей постоянную подстройку параметров анализирующей системы при изменении условий окружающей среды. Автокалибровка основана на постоянном «отслеживании» изменений параметров сигнала от внутреннего стандарта (репера), расположенного в канале сравнения и соответствующем корректировании электрических параметров измерительного канала.
Встроенный вихревой насос создает закрученный воздушный поток, обеспечивающий устойчивый забор пробы на расстоянии до 100 мм от обследуемого объекта, а так же из-за преграды при наличии в ней щелей или отверстий.
Окружающий воздух под воздействием встроенного насоса поступает в двухканальный аналитический тракт, на входе которого происходит его ионизация источником бета-излучения, с последующим разделением образовавшихся ионов под воздействием высокочастотного переменного и постоянного электрических полей. Разделение ионов является следствием различной зависимости их подвижности от напряженности электрического поля. Соотношение параметров переменного поля и постоянного напряжения смещения подобрано таким образом, что компенсация среднего дрейфа (условия отбора) выполняется лишь для определенного заданного заранее типа ионов, которые и проходят в камеру коллектора. Ионы, для которых условия отбора не выполняются, рекомбинируют на стенках аналитического тракта.
Отобранные ионы, соответствующие парам взрывчатых веществ, собираются на коллекторе создавая ионный ток, который усиливается электрометрическим усилителем тока, регистрируется электронной схемой МО-2М, а обработанные результаты инициируют соответствующие каждому типу ВВ сигналы тревоги.
Для повышения достоверности поиска наряду со звуковой и световой индикацией наличия ВВ результаты анализа отображаются в виде «ионограмм» на встроенном цветном графическом ЖК экране.
Использование входящей в комплект детектора испарительной камеры ТВИН (устройство защищено патентом РФ № 2305282) позволяет производить анализ частиц, собранных с поверхности обследуемых объектов.
Технические характеристики
| Аналитический принцип: | Нелинейная зависимость подвижности ионов от напряженности электрического поля |
| Конструктивные особенности детектора: | Содержит 2 канала: - измерительный (для анализа проб воздуха) - канал сравнения (содержащий картридж с источником паров ТНТ (внутренний стандарт)) |
| Автокалибровка: | Осуществляется каждую секунду и основана на измерении параметров сигнала от внутреннего стандарта в канале сравнения и корректировке электрических параметров измерительного канала при изменении внешних условий |
| Обнаружение частиц (следов) взрывчатых веществ: | В состав входят испарительная камера (ТВИН) и салфетки для отбора и анализа частиц (следов) с поверхности обследуемых объектов |
| Время отклика при отборе проб воздуха в реальном времени: | не более 1-й секунды (при +25°С и относительной влажности 50%). |
| Пороговая чувствительность к ТНТ при +20°C и относительной влажности 50%: | не хуже 10-15 г/см3 - в лабораторных условиях по парам; не хуже 10-13 г/см3 - в полевых условиях по парам; не более 500 пикограмм по частицам. |
| Определяемые вещества: | тринитротолуол (ТНТ), циклотриметилентринитроамин (гексоген), пентаэритриттетранитрат (ТЭН), нитроглицерин, тетрил и ВВ на их основе; |
| Способ ионизации: | Ионизация за счет встроенных в каждый канал радиоактивных источников на основе трития ВНЗ.223 и ВНЗ.324, суммарной активностью 89,2 мКи |
| Передача данных во внешний компьютер: | - кабель USB-соединения - встроенный радиоканал (BlueTooth) |
| Готовность к работе после включения: | не более 10 секунд (после включения происходит автодиагностика и автокалибровка) |
| Сигналы оповещения: | звуковой, световой, отображение ионограмм на цветном графическом ЖКИ |
| Электропитание: | От сети 100 - 240В или Li-Ion аккумуляторной батареи 14.4В (3 батареи в комплекте изделия) |
| Время непрерывной работы от одной аккумуляторной батареи: | - не менее 4-х часов в режиме обнаружения паров; - не менее 2-х часов в режиме обнаружения частиц с применением испарительной камеры ТВИН. |
| Газ - носитель: | не требуется |
| Потребляемая мощность, не более: | 12 ВА |
| Вес детектора с аккумуляторной батареей: | 1,4 кг |
| Вес всего комплекта: | 6,75 кг (в кейсе типа Пеликан) 6,9 кг (в кейсе типа Корсар) |
| Размеры ручного блока детектора, мм: | 305 х 120 х 86 |
| Габаритные размеры комплекта в упаковке, мм: | 480 х 355 x 120 (кейс типа Пеликан) 495 х 385 х 140 (кейс типа Корсар) |
| Температура эксплуатации: | +10°C ÷ +55°C (при относительной влажности до 80%) |
