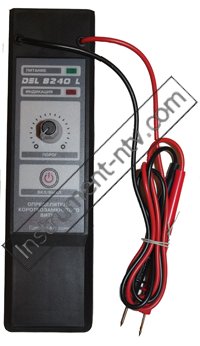

ОПРЕДЕЛИТЕЛЬ короткозамкнутого витка DSL8240
обмоток трансформаторов, обмоток электродвигателей, катушек индуктивности, строчных трансформаторов, магнитных пускателей, контакторов, реле, дросселей, исправность переходов диодов и транзисторов.
Внимание!
Прежде чем пользоваться прибором, ознакомьтесь с его устройством, внимательно изучите правила обращения и порядок работы.
НЕ ПРОВОДИТЬ ИЗМЕРЕНИЯ ПОД НАПРЯЖЕНИЕМ!!!
-
Технические данные.
Напряжение питания 9В.
(Батареи «Крона», «Корунд» или аналогичные).
Ток потребления;
Прибор выключен 10мкА;
Прибор включен (не более) 20мА;
Режим измерения (не более) 120мА;
Тестируемая индуктивность 200мкГн 2Гн;
Тип индикатора Светодиодный, Звуковой;
Степень защиты от влаги;
исполнение брызгозащищенное.
Температура окр. среды +5С+40С.
Длина соединительных проводов (не менее) 0,3м.
Габаритные размеры (мм) 195х55х20.
Масса (не более) 200г.
-
Комплект поставки.
Прибор 1.
Инструкция 1.
Упаковочный пакет 1.
-
Описание прибора.
С помощью этого прибора можно проверить обмотки трансформаторов, дросселей, электродвигателей, реле, магнитных пускателей, контакторов и других катушек индуктивностью от 200мкГн до 2Гн.
Прибором удается определить не только целостность обмотки, но и наличие в ней короткозамкнутых (КЗ) витков. Кроме того, прибор может быть использован для проверки проводимости полупроводников и исправности переходов кремниевых диодов и транзисторов.
-
Порядок работы.
Подключить батарею питания к клеммам прибора. Включение и выключение прибора осуществляется нажатием кнопки «ВКЛ/ВЫКЛ» на передней панели. При включенном приборе горит зеленый индикатор «ПИТАНИЕ». Горение красного индикатора «ИНДИКАЦИЯ» дублируется звуковым сигналом. Включите прибор, вращая ручку регулятора «ПОРОГ», найдите положение, при котором «ИНДИКАЦИЯ» не горит. В этом положении регулятора замкните между собой измерительные щупы. При этом красный индикатор должен гореть непрерывно. Все вышеперечисленное свидетельствует о работоспособности прибора и целостности элемента питания. Можно переходить к измерениям. Установите регулятор «ПОРОГ» в среднее положение, при котором «ИНДИКАЦИЯ» не горит. Подключите к щупам прибора испытуемую индуктивность.
При испытаниях возможны три варианта показаний:
1. Катушка индуктивности исправна-«ИНДИКАЦИЯ» будет мигать с определенной частотой, зависящей от величины индуктивности.
2. В катушке есть короткозамкнутые витки-«ИНДИКАЦИЯ» будет постоянно светиться.
3. В катушке обрыв обмотки-«ИНДИКАЦИЯ» не будет светиться. В зависимости от величины тестируемой индуктивности Вам необходимо подстраивать прибор с помощью регулятора «ПОРОГ». Поэтому желательно перед эксплуатацией откалибровать прибор. Для этого, подключая щупы к прибору исправные катушки с различной индуктивностью, изменением положения регулятора «ПОРОГ» добиваетесь мигания красного индикатора. Затем на шкале прибора делаете отметку значения индуктивности или наносите какое-то условное обозначение (скажем, тип дросселя, трансформатора и т.п.).
Если подключить к щупам прибора р-п переход кремниевого диода или транзистора (анод диода к черному щупу, катод диода к красному), «ИНДИКАЦИЯ» будет мигать. При неисправном переходе красный индикатор горит непрерывно, а при обрыве не светится.
5. Правила хранения.
Прибор необходимо оберегать от влаги, пыли и механических повреждений. После перевозки в зимних условиях, дайте прибору прогреться до комнатной температуры в течении 3 часов.
6 Гарантийные обязательства
При правильной эксплуатации (в соответствии с данным руководством) предприятие изготовитель гарантирует нормальную работу прибора в течении 6 месяцев со дня приобретения его в торгующей организации.
Гарантия на товар теряет силу если:
. Нарушена целостность пломб.
. Изделие имеет внешние механические повреждения.
. Изделие имеет повреждения, возникшие в результате попадания внутрь посторонних предметов, жидкостей, насекомых и т.п.
. Изделие имеет повреждения, вызванные несоблюдением правил электропитания.
