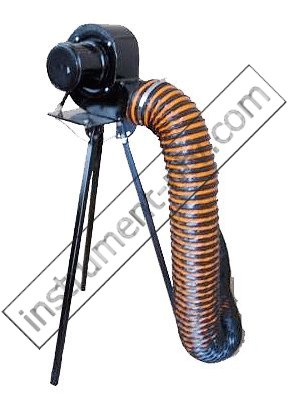

Переносной вентилятор ВСП-500 Исп I для продувки колодцев.

Основные технические характеристики вентилятора специального переносного ВСП-500.

Вентилятор специальный переносной предназначен для подачи воздуха

в водопроводные, канализационные, теплофикационные, телефонные смотровые

колодцы и в камеры с целью вытеснения из рабочей зоны взрывоопасных и вредных

для здоровья человека газовоздушных смесей. Вентилятор переносной работает

в режиме приточной вентиляции и предназначен для использования на открытом

воздухе в пределах температурной среды от -30 до +45 С.

Привод вентилятора осуществляется от электродвигателя постоянного тока

Вентилятор переносной применяется в соответствии с пунктом 5 ГОСТ

12.03.006-75 «Требования к применению средств защиты работающих» при

выполнении работ по эксплуатации и техническому обслуживанию водопроводно-

канализационных сооружений и других подземных коммуникаций.

1. Производительность в рабочей зоне, м3/ч. 500-600

8. Масса вентилятора (с подставкой, без рукава), кг 8

3.КОМПЛЕКТНОСТЬ ПОСТАВКИ
Комплект поставки вентилятора переносного для проветривания смотровых
колодцев состоит из следующих узлов:

Устройство и основные детали вентилятора: 1 – пускатель; 2 – корпус вентилятора;

3 - защитный кожух; 4 – крыльчатка; 5 – подставка; 6 – опора подставки; 7 – хомут;

Вентилятор состоит из корпуса, внутри которого вращается крыльчатка,
посаженная на ось электродвигателя. Корпус вентилятора имеет форму
логарифмической спирали и сделан из листовой стали. Корпус вентилятора болтами
закреплен на площадке подставки- треноги;
На корпусе вентилятора закреплен электродвигатель, приводящий во вращение рабочее колесо. Снаружи электродвигатель закрыт защитным кожухом.
Электродвигатель через пускатель и удлинительный провод подключают к
источнику питания напряжением 12 (24) В. В качестве источника питания может
быть использована аккумуляторная батарея автомобиля;
Опоры подставки-треноги, выполненные из пустотелой квадратной
трубы, закреплены на шарнирах, позволяющих добиваться устойчивого положения
вентилятора;
Провод удлинительный одним концом соединен с пускателем, а на
втором имеет клеммные зажимы для присоединения к аккумуляторной батарее
автомобиля;
Гибкий полимерный рукав внутренним диаметром 125 мм изготовлен
из армированного поливинилхлорида и обеспечивает работу при 300 Па при
температуре окружающей среды от -40С до +45С;
Рукав закреплен на корпусе вентилятора хомутом.

Выдержка из "ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА ДЛЯ СЛЕСАРЯ-САНТЕХНИКА"

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТЫ

3.30.3. перед началом работ в колодце убедиться в отсутствии в нем загазованности, для чего использовать лампу ЛБВК в соответствии с инструкцией завода-изготовителя. Лампу ЛБВК зажигать на поверхности поодаль от открытого колодца. Запрещается зажигать лампу в колодце;

3.30.4. при обнаружении загазованности колодец должен быть провентилирован путем естественного проветривания или принудительной вентиляции при помощи вентилятора ВСП-500;

Выдержка из "ИНСТРУКЦИЯ №___ ПО ОХРАНЕ ТРУДА ПРИ РАБОТАХ В КОЛОДЦАХ, КОЛЛЕКТОРАХ, ВЕНТКАМЕРАХ"

II. И III. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ДО СПУСКА В КОЛОДЦЫ И ПРИ ПРОИЗВОДСТВЕ РАБОТ

5.Убедившись с помощью газоанализаторов в отсутствии взрывоопасного газа метана и паров бензина, необходимо проверить, нет ли в колодце углекислого газа. При пользовании газоанализаторами необходимо руководствоваться инструкцией по их эксплуатации. Наличие углекислого газа определяется бензиновой лампой (ЛБВК). Зажженную бензиновую лампу ЛБВК опускают в колодец.

При наличии углекислого газа пламя гаснет; при наличии сероводорода - уменьшается, паров бензина и эфира - увеличивается, вспыхивает и затухает; при отсутствии кислорода - затухает.

6.Обнаруженные газы удаляются при помощи ВСП-500, а затем проверяют газоанализатором (Лампой ЛБВК), полностью ли удален газ. Категорически запрещается определять наличие газа по запаху или, опуская в колодец или камеру горящие предметы.

7. Для удаления газа следует применять:

естественное проветривание способом открываниякрышек соседних выше- и нижележащих смотровых колодцев (водосток, канализация);

нагнетание воздуха вентилятором ВСП-500;

заполнение водой из находящегося в водопроводном колодце пожарного гидранта с последующей откачкой.

8. Категорически запрещается удалять газ выжиганием.

---------

В. Характеристика взрывоопасных и ядовитых газов, встречающихся в подземных сооружениях

1. Газ метан, или болотный газ, проникает в колодцы из почвы, образуясь при медленном разложении без доступа воздуха растительных веществ. Метан является основной частью промышленного газа и при неисправном газопроводе может проникнуть в колодцы. При содержании метана в воздухе от 5 до 15% он взрывоопасен.

2. Окись углерода входит в состав смешанного газа и при повреждениях газопровода может попасть в колодец. Окись углерода - ядовитый газ без цвета и запаха (предельно допустимая концентрация его в воздухе 0,02 мг/л).При содержании в воздухе от 4 до 75% окиси углерода смесь становится взрывоопасной. Вдыхание воздуха, содержащего окись углерода выше допустимой концентрации, может привести к отравлению и, если быстро не оказать помощь пострадавшему, к смерти.

3. Углекислый газ проникает в подземные сооружения из почвы в результате разложения органических веществ. Это бесцветный газ без запаха. Углекислый газ тяжелее воздуха, поэтому, попадая в колодец, он вытесняет воздух, заполняя со дна пространство колодца. При большом количестве углекислого газа в колодце лампа бензиновая (ЛБВК),поставленная на его дно, гаснет.

4. В воздушной среде колодцев, особенно расположенных вблизи канализационных устройств, могут быть примеси сероводорода, аммиака и других газов. Эти газы вредны для организма и, кроме того, они уменьшают количество кислорода в воздушной среде.


	Переносной вентилятор ВСП-500 Исп I для продувки колодцев.
ВСП-500 Исполнение I предназначен для подачи воздуха в водопроводные, канализационные, теплофикационные и кабельные колодцы и камеры в режиме приточной вентиляции.
1.ОБЩИЕ СВЕДЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ Основные технические характеристики вентилятора специального переносного ВСП-500. Вентилятор специальный переносной предназначен для подачи воздуха в водопроводные, канализационные, теплофикационные, телефонные смотровые колодцы и в камеры с целью вытеснения из рабочей зоны взрывоопасных и вредных для здоровья человека газовоздушных смесей. Вентилятор переносной работает в режиме приточной вентиляции и предназначен для использования на открытом воздухе в пределах температурной среды от -30 до +45 С. Привод вентилятора осуществляется от электродвигателя постоянного тока напряжением 12 В. Вентилятор переносной применяется в соответствии с пунктом 5 ГОСТ 12.03.006-75 «Требования к применению средств защиты работающих» при выполнении работ по эксплуатации и техническому обслуживанию водопроводно- канализационных сооружений и других подземных коммуникаций. 2.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1. Производительность в рабочей зоне, м3/ч. 500-600 2. Давление в рабочей зоне, Па 250-300 3. Частота вращения крыльчатки, об/мин 3000 4. Мощность двигателя, Вт 100 5. Размеры крыльчатки, мм: - диаметр 150 - ширина 80 6. Напряжение, В 12 (24)* 7. Длина провода подключения, м 10 8. Масса вентилятора (с подставкой, без рукава), кг 8 9. Гибкий рукав: - внутренний диаметр, мм 125 - длина, м 10 3.КОМПЛЕКТНОСТЬ ПОСТАВКИ Комплект поставки вентилятора переносного для проветривания смотровых колодцев состоит из следующих узлов: 1. Вентилятор ВСП-500- 1 штука 2. Подставка - 1 штука 3. Тренога - 1 штука 4. Хомут червячный 10-140 мм -1 штука 5. Провод удлинительный с разъемами и карабином - 1 штука 6. Руководство по эксплуатации - 1 штука Рукав подачи воздуха приобретается отдельно в зависимости от рабочей зоны для Вентилятора ВСП-500. 4.КОНСТРУКЦИЯ ВЕНТИЛЯТОРА Устройство и основные детали вентилятора: 1 – пускатель; 2 – корпус вентилятора; 3 - защитный кожух; 4 – крыльчатка; 5 – подставка; 6 – опора подставки; 7 – хомут; 8 – гибкий рукав; 9 – удлинительный провод Вентилятор состоит из корпуса, внутри которого вращается крыльчатка, посаженная на ось электродвигателя. Корпус вентилятора имеет форму логарифмической спирали и сделан из листовой стали. Корпус вентилятора болтами закреплен на площадке подставки- треноги; На корпусе вентилятора закреплен электродвигатель, приводящий во вращение рабочее колесо. Снаружи электродвигатель закрыт защитным кожухом. Электродвигатель через пускатель и удлинительный провод подключают к источнику питания напряжением 12 (24) В. В качестве источника питания может быть использована аккумуляторная батарея автомобиля; Опоры подставки-треноги, выполненные из пустотелой квадратной трубы, закреплены на шарнирах, позволяющих добиваться устойчивого положения вентилятора; Провод удлинительный одним концом соединен с пускателем, а на втором имеет клеммные зажимы для присоединения к аккумуляторной батарее автомобиля; Гибкий полимерный рукав внутренним диаметром 125 мм изготовлен из армированного поливинилхлорида и обеспечивает работу при 300 Па при температуре окружающей среды от -40С до +45С; Рукав закреплен на корпусе вентилятора хомутом. Выдержка из "ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА ДЛЯ СЛЕСАРЯ-САНТЕХНИКА" 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТЫ 3.30.3. перед началом работ в колодце убедиться в отсутствии в нем загазованности, для чего использовать лампу ЛБВК в соответствии с инструкцией завода-изготовителя. Лампу ЛБВК зажигать на поверхности поодаль от открытого колодца. Запрещается зажигать лампу в колодце; 3.30.4. при обнаружении загазованности колодец должен быть провентилирован путем естественного проветривания или принудительной вентиляции при помощи вентилятора ВСП-500; Выдержка из "ИНСТРУКЦИЯ №___ ПО ОХРАНЕ ТРУДА ПРИ РАБОТАХ В КОЛОДЦАХ, КОЛЛЕКТОРАХ, ВЕНТКАМЕРАХ" II. И III. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ДО СПУСКА В КОЛОДЦЫ И ПРИ ПРОИЗВОДСТВЕ РАБОТ 5.Убедившись с помощью газоанализаторов в отсутствии взрывоопасного газа метана и паров бензина, необходимо проверить, нет ли в колодце углекислого газа. При пользовании газоанализаторами необходимо руководствоваться инструкцией по их эксплуатации. Наличие углекислого газа определяется бензиновой лампой (ЛБВК). Зажженную бензиновую лампу ЛБВК опускают в колодец. При наличии углекислого газа пламя гаснет; при наличии сероводорода - уменьшается, паров бензина и эфира - увеличивается, вспыхивает и затухает; при отсутствии кислорода - затухает. 6.Обнаруженные газы удаляются при помощи ВСП-500, а затем проверяют газоанализатором (Лампой ЛБВК), полностью ли удален газ. Категорически запрещается определять наличие газа по запаху или, опуская в колодец или камеру горящие предметы. 7. Для удаления газа следует применять: естественное проветривание способом открываниякрышек соседних выше- и нижележащих смотровых колодцев (водосток, канализация); нагнетание воздуха вентилятором ВСП-500; заполнение водой из находящегося в водопроводном колодце пожарного гидранта с последующей откачкой. 8. Категорически запрещается удалять газ выжиганием. --------- В. Характеристика взрывоопасных и ядовитых газов, встречающихся в подземных сооружениях 1. Газ метан, или болотный газ, проникает в колодцы из почвы, образуясь при медленном разложении без доступа воздуха растительных веществ. Метан является основной частью промышленного газа и при неисправном газопроводе может проникнуть в колодцы. При содержании метана в воздухе от 5 до 15% он взрывоопасен. 2. Окись углерода входит в состав смешанного газа и при повреждениях газопровода может попасть в колодец. Окись углерода - ядовитый газ без цвета и запаха (предельно допустимая концентрация его в воздухе 0,02 мг/л).При содержании в воздухе от 4 до 75% окиси углерода смесь становится взрывоопасной. Вдыхание воздуха, содержащего окись углерода выше допустимой концентрации, может привести к отравлению и, если быстро не оказать помощь пострадавшему, к смерти. 3. Углекислый газ проникает в подземные сооружения из почвы в результате разложения органических веществ. Это бесцветный газ без запаха. Углекислый газ тяжелее воздуха, поэтому, попадая в колодец, он вытесняет воздух, заполняя со дна пространство колодца. При большом количестве углекислого газа в колодце лампа бензиновая (ЛБВК),поставленная на его дно, гаснет. 4. В воздушной среде колодцев, особенно расположенных вблизи канализационных устройств, могут быть примеси сероводорода, аммиака и других газов. Эти газы вредны для организма и, кроме того, они уменьшают количество кислорода в воздушной среде.
