Основное различие Вентилятора ВСП-500 Исполнения I от Вентилятора ВСП-500 Исполнения II (М) состоит в характеристиках.

1.ОБЩИЕ СВЕДЕНИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Основные технические характеристики вентилятора специального переносного ВСП-500 Исп II (М) .

Вентилятор специальный переносной предназначен для подачи воздуха

в водопроводные, канализационные, теплофикационные, телефонные смотровые

колодцы и в камеры с целью вытеснения из рабочей зоны взрывоопасных и вредных

для здоровья человека газовоздушных смесей. Вентилятор переносной работает

в режиме приточной вентиляции и предназначен для использования на открытом

воздухе в пределах температурной среды от -30 до +45 С.

Привод вентилятора осуществляется от электродвигателя постоянного тока

напряжением 12 В.

Вентилятор переносной применяется в соответствии с пунктом 5 ГОСТ

12.03.006-75 «Требования к применению средств защиты работающих» при

выполнении работ по эксплуатации и техническому обслуживанию водопроводно-

канализационных сооружений и других подземных коммуникаций.

2.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Производительность в рабочей зоне, м3/ч. 500-800 max 900 *
2. Тип вентилятора - центробежный
3. Давление в рабочей зоне, Па 250-300
4. Частота вращения крыльчатки, об/мин 3000- 3500
5. Номинальная мощность двигателя, Вт 180-240
6. Номинальный ток , А 1/13-17
7. Размеры крыльчатки, мм:
   • диаметр 150
   • ширина 80
8. Напряжение, В 12 (24)**
9. Допустимый диапазон напряжения (DC):
   • для двигателя 12В составляет 10-14 В
   • для двигателя 24В составляет 20-24 В
10. Количество виброопор шт. 4
11. Время проветривания мин 5-15 (в зависимости от размера колодца или камеры и условий эксплуатации)
12. Диапазон рабочих температур С, от -30 до +45
13. Длина провода подключения, м 10
14. Масса вентилятора (с подставкой, без рукава), кг 8,8
15. Гибкий рукав (рекомендуется ПВХ, армированный стальной спиралью):
    • внутренний диаметр, мм 125
    • длина, м 10

*Производительность зависит от фактического напряжения аккумуляторной батареи и длины рукава подачи воздушной смеси

**По отдельному требованию заказчика изготавливаются вентиляторы, рассчитанные на напряжение 24В

Для работы от сети 220В отдельно поставляется Блок питания.

3.КОМПЛЕКТНОСТЬ ПОСТАВКИ
Комплект поставки вентилятора переносного для проветривания смотровых
колодцев состоит из следующих узлов:

4.КОНСТРУКЦИЯ ВЕНТИЛЯТОРА

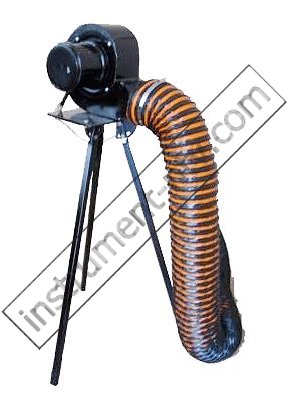

Устройство и основные детали вентилятора: 1 – пускатель; 2 – корпус вентилятора;

3 - защитный кожух; 4 – крыльчатка; 5 – подставка; 6 – опора подставки; 7 – хомут;

8 – гибкий рукав; 9 – удлинительный провод

Вентилятор состоит из корпуса, внутри которого вращается крыльчатка,
посаженная на ось электродвигателя. Корпус вентилятора имеет форму
логарифмической спирали и сделан из листовой стали. Корпус вентилятора болтами
закреплен на площадке подставки- треноги;
На корпусе вентилятора закреплен электродвигатель, приводящий во вращение рабочее колесо. Снаружи электродвигатель закрыт защитным кожухом.
Электродвигатель через пускатель и удлинительный провод подключают к
источнику питания напряжением 12 (24) В. В качестве источника питания может
быть использована аккумуляторная батарея автомобиля;
Опоры подставки-треноги, выполненные из пустотелой квадратной
трубы, закреплены на шарнирах, позволяющих добиваться устойчивого положения
вентилятора;
Провод удлинительный одним концом соединен с пускателем, а на
втором имеет клеммные зажимы для присоединения к аккумуляторной батарее
автомобиля;
Гибкий полимерный рукав внутренним диаметром 125 мм изготовлен
из армированного поливинилхлорида и обеспечивает работу при 300 Па при
температуре окружающей среды от -40С до +45С;
Рукав закреплен на корпусе вентилятора хомутом.

Выдержка из "ИНСТРУКЦИЯ ПО ОХРАНЕ ТРУДА ДЛЯ СЛЕСАРЯ-САНТЕХНИКА"

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТЫ

3.30.3.  перед  началом  работ  в  колодце  убедиться  в  отсутствии  в  нем  загазованности,  для  чего  использовать лампу ЛБВК в соответствии с инструкцией завода-изготовителя. Лампу ЛБВК  зажигать  на  поверхности  поодаль от открытого колодца. Запрещается зажигать лампу в колодце;

3.30.4.  при обнаружении загазованности колодец должен быть провентилирован путем естественного проветривания или принудительной вентиляции при помощи вентилятора ВСП-500;

Выдержка из "ИНСТРУКЦИЯ №___  ПО  ОХРАНЕ ТРУДА ПРИ РАБОТАХ В КОЛОДЦАХ, КОЛЛЕКТОРАХ, ВЕНТКАМЕРАХ"

II. И III. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ДО СПУСКА В КОЛОДЦЫ И ПРИ ПРОИЗВОДСТВЕ РАБОТ

5.Убедившись с помощью газоанализаторов в отсутствии взрывоопасного газа метана и паров бензина, необходимо проверить, нет ли в колодце углекислого газа. При пользовании газоанализаторами необходимо руководствоваться инструкцией по их эксплуатации. Наличие углекислого газа определяется бензиновой лампой (ЛБВК). Зажженную бензиновую лампу ЛБВК опускают в колодец.

При наличии углекислого газа пламя гаснет; при наличии сероводорода - уменьшается, паров бензина и эфира - увеличивается, вспыхивает и затухает;при отсутствии кислорода - затухает.

6.Обнаруженные газы удаляются при помощи ВСП-500, а затем проверяют газоанализатором (Лампой ЛБВК), полностью ли удален газ. Категорически запрещается определять наличие газа по запаху или, опуская в колодец или камеру горящие предметы.

7. Для удаления газа следует применять:

 естественное проветривание способом открываниякрышек соседних выше- и нижележащих смотровых колодцев (водосток, канализация);

 нагнетание воздуха вентилятором ВСП-500;

заполнение водой из находящегося в водопроводном колодце пожарного гидранта с последующей откачкой.

8. Категорически запрещается удалять газ выжиганием.

---------

В. Характеристика взрывоопасных и ядовитых газов, встречающихся в подземных сооружениях

 1. Газ метан, или болотный газ, проникает в колодцы из почвы, образуясь при медленном разложении без доступа воздуха растительных веществ. Метан является основной частью промышленного газа и при неисправном газопроводе может проникнуть в колодцы. При содержании метана в воздухе от 5 до 15% он взрывоопасен.

2. Окись углерода входит в состав смешанного газа и при повреждениях газопровода может попасть в колодец. Окись углерода - ядовитый газ без цвета и запаха (предельно допустимая концентрация его в воздухе 0,02 мг/л).При содержании в воздухе от 4 до 75% окиси углерода смесь становится взрывоопасной.  Вдыхание воздуха, содержащего окись углерода выше допустимой концентрации, может привести к отравлению и, если быстро не оказать помощь пострадавшему, к смерти.

3. Углекислый газ проникает в подземные сооружения из почвы в результате разложения органических веществ. Это бесцветный газ без запаха. Углекислый газ тяжелее воздуха, поэтому, попадая в колодец, он вытесняет воздух, заполняя со дна пространство колодца. При большом количестве углекислого газа в колодце лампа бензиновая (ЛБВК),поставленная на его дно, гаснет.

4. В воздушной среде колодцев, особенно расположенных вблизи канализационных устройств, могут быть примеси сероводорода, аммиака и других газов. Эти газы вредны для организма и, кроме того, они уменьшают количество кислорода в воздушной среде.
